Berufskraftfahrer: Belastung Zurrpunkte schräges Verzurren Ladung berechnen – einfach erklärt

Q: Wie berechnet man die Belastung der Zurrpunkte bei einem schrägen Verzurren der Ladung?

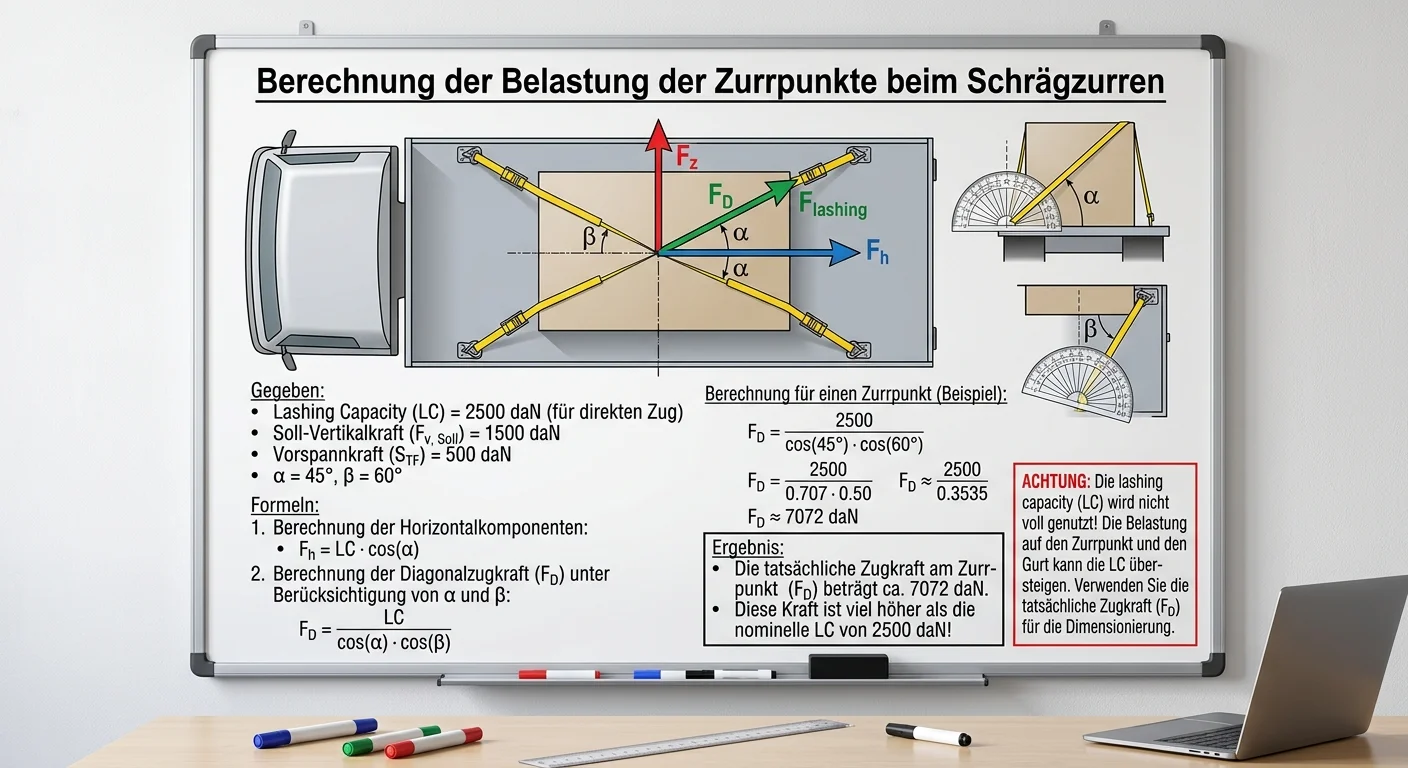

Beim schrägen Verzurren wird die Lashing Capacity (LC) eines Gurtes nicht vollständig als Sicherungskraft wirksam. Die effektive Sicherungskraft (F_S), die ein Zurrpunkt gegen das Verrutschen der Ladung beiträgt, muss unter Berücksichtigung der vertikalen (alpha) und horizontalen (beta) Winkel berechnet werden. Diese Winkel reduzieren die tatsächlich wirksame Kraft. Die Formel dafür lautet F_S = LC * cos(α) * cos(β).

Wie berechnet man die Belastung der Zurrpunkte bei einem schrägen Verzurren der Ladung?

War das hilfreich?

Effektive Sicherungskraft bei Schrägverzurrung

Lernpfad – Schritt 1 von 3

Warum ist es wichtig, die Winkel beim schrägen Verzurren zu berücksichtigen?

1.530,93 DaN

Bevor das schief geht – so geht Belastung Zurrpunkte schräges Verzurren Ladung berechnen richtig.

So gehst du vor

Du bist auf dem Hof und sollst einen großen Maschinenkasten für die Fahrt sichern. Dein Chef sagt: 'Den verzurren wir schräg, das hält!' Aber wie viel hält das wirklich pro Zurrpunkt?

Die Kosinusfunktion (cos) ist hier dein bester Freund. Sie hilft dir, die Kraft, die entlang des Gurtes wirkt (LC), in die effektive Kraft umzurechnen, die wirklich gegen das Verrutschen der Ladung arbeitet. Je größer der Winkel, desto kleiner der Kosinuswert und damit die wirksame Kraft.

📋 Gegeben

Lashing_capacity2.500
Alpha_grad45
Beta_grad30

🎯 Gesucht

Effektive Sicherungskraft pro Zurrpunkt (F_S)

📐 Formel

Formel für effektive Sicherungskraft=LC × cos(α) × cos(β)

✖️ Eingesetzt

Formel für effektive Sicherungskraft=2.500 daN × cos(45°) × cos(30°)=1.530,93 DaN

Was bedeutet das?

Die 1.530,93 daN sind die Kraft, die ein einzelner Gurt unter diesen Winkelbedingungen tatsächlich zur Ladungssicherung beiträgt. Das ist weniger als die LC des Gurtes, weil die Winkel einen Teil der Kraft 'wegnehmen'.

Prüfungstipp

In der Prüfung ist es zentral, die Winkel korrekt zu identifizieren und den Taschenrechner auf 'DEG' (Grad) einzustellen. Ein kleiner Fehler hier kann das ganze Ergebnis verfälschen!

Merke

LC mal Cosinus Alpha, mal Cosinus Beta – so wird die Ladung sicher, wetta!

Typische Fehler

Ein häufiger Fehler ist, die LC des Gurtes direkt als Sicherungskraft anzunehmen. Denk dran: Winkel reduzieren die effektive Kraft!

Häufige Fragen

Quick-Info

Schwierigkeit

Fortgeschritten

Lernzeit

15-20 Min

Beruf

Berufskraftfahrer/-in

🎯 Lernziel

Du kannst diese Berechnung korrekt durchführen.

💡 Merksatz

Schräges Zurren reduziert die wirksame Niederzurrkraft mit dem Sinus des Vertikalwinkels. Bei 60° wirkt nur noch 87 % der Vorspannkraft — bei 30° sogar nur 50 %. Steile Winkel sind effektiver, brauchen aber kürzere Gurte.

⚠️ Typische Fehler

Fehler: Die Lashing Capacity (LC) direkt als Sicherungskraft annehmen.
→ Folge: Die Ladung ist unter Umständen nicht ausreichend gesichert, da die Winkel die wirksame Kraft reduzieren.
→ Richtig: Immer die Winkel in die Berechnung der effektiven Sicherungskraft einbeziehen.
Häufiger Fehler: Falsche Winkel verwenden (z.B. Winkel zum Boden statt zur Ladefläche). Die Konsequenz ist eine falsche Berechnung der Sicherungskraft und damit ein Sicherheitsrisiko. Richtig ist, genau auf die Definition der Winkel α (vertikal zur Ladefläche) und β (horizontal zur Seitenwand) zu achten.
Das Vergessen, den Taschenrechner auf 'DEG' (Degrees/Grad) einzustellen oder Kosinuswerte falsch zu berechnen, führt zu ungenauen Ergebnissen. Vermeide das, indem du vor jeder Berechnung die Einstellungen deines Taschenrechners prüfst und die Werte sorgfältig eingibst.
